五軸加工中心刀庫種類有哪些?如何選擇?
時間:2015-04-01 10:02來源:山東海特數控機床
五軸加工中心的高效率不僅僅在于先進的床身機頭和精細的操作系統,還在于一個非常重要的輔助功能部件,這就是刀庫,刀庫顧名思義,是一臺五軸加工中心存放刀具的容器,現在客戶對五軸加工中心的效率要求越來越高,刀庫首當其沖,刀庫的換刀時間對一臺機床的效率起著重要作用,因為一個復雜的零件,特別是螺孔比較多的情況下,需要頻繁換刀,如果是人工換刀的話效率肯定大打折扣,借助高效率的刀庫自動換刀,則可以事半功倍。
刀庫主要分為圓盤式刀庫、斗笠式刀庫、鏈式刀庫、傘型刀庫等。

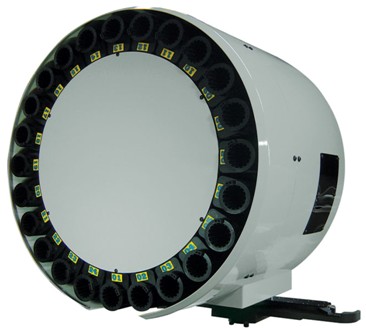

一般立式加工中心常用圓盤式刀庫和斗笠式刀庫,較大的機臺在條件允許的情況下也可以配置大容量的鏈式刀庫;

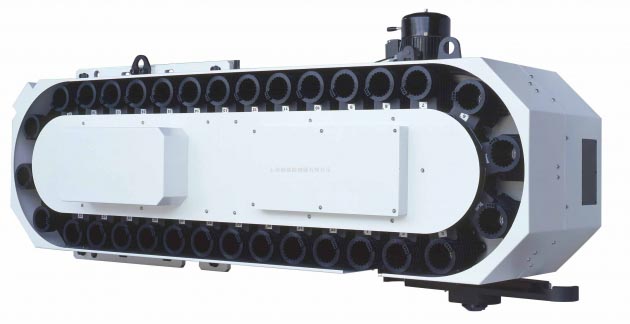

門式加工中心和臥式加工中心一般機臺較大,可以完成的切削類型也比較多,因而*多的配置了鏈式刀庫;

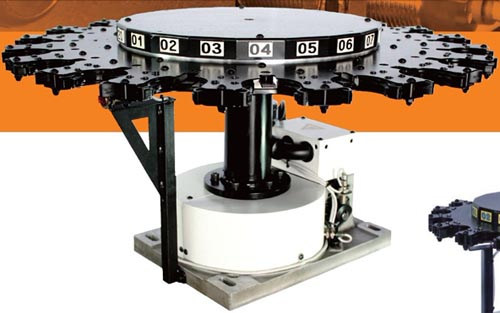

鉆攻中心一般做簡單的銑削加工,主要用來鉆孔和攻絲,所以需要頻繁換刀,因此配備傘型刀庫,傘型刀庫有著極快的換刀速度,而且采用機械式打刀機構,穩定可靠,現在也越來越受到一些加工廠家的青睞。
五軸加工中心使用的刀庫*常見的形式是斗笠式刀庫和機械手換刀刀庫。
常規選擇大家關注兩點:一是價格,二是使用場合。價格:以BT40刀庫20把刀為例。斗笠式刀庫的價格僅為機械手刀庫的一半左右。使用場合:一般單件小批量生產用斗笠式刀庫為好,大批量生產用機械手刀庫。另外大家也知道機械手刀庫可靠性比斗笠式刀庫高,但斗笠式刀庫維護保養簡單方便。其實還有幾點大家容易忽略。
1、斗笠式刀庫的刀柄在刀庫內放置時7:24的錐面是敞開的,無保護,時間久了或車間環境惡劣,錐面易臟。影響刀具的重復安裝精度。而機械手刀庫的刀套包容全部錐面,不易臟。特別對精鏜刀的鏜孔精度穩定性有好處。
2、機械手刀庫對刀具重量要求嚴格,一旦超重,刀具會從機械手中甩出去,易出危險。長度也必須在要求范圍內,機械手旋轉時所占的空間比較大,編程者須計算換刀是否會碰夾具等。
3、斗笠式刀庫從使用上講,刀具應在圓盤周圍均勻放置,盡可能使質量重心在圓盤中心。以延長刀庫使用壽命。
4、從承重的角度講,斗笠式刀庫的刀柄以BT40和BT30比較好,BT50的刀柄*好選機械手刀庫。
5、機械手刀庫在使用大直徑刀具(大于相鄰刀位的*大直徑)時處理比較麻煩。要么每一把刀具間隔位置都一樣。要么通過PLC專門辟出幾個刀套位作為“特區”。
