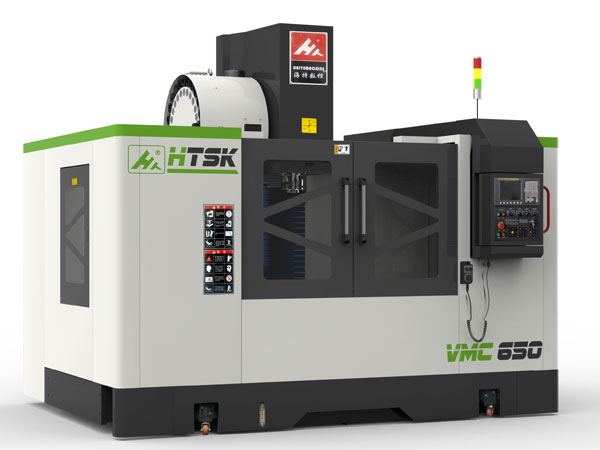

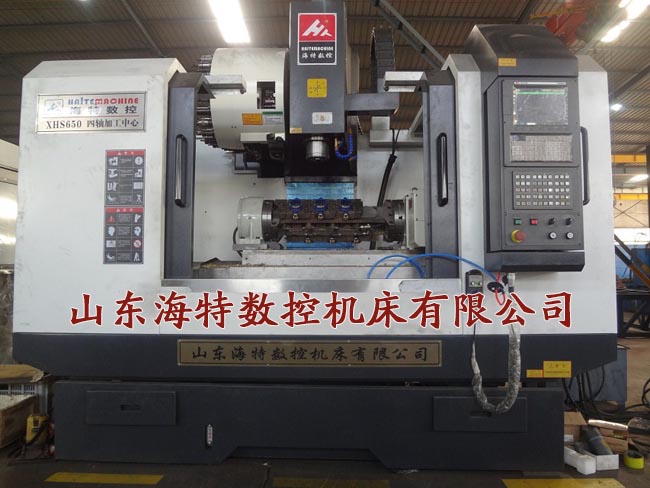

VMC650四軸加工中心
VMC650四軸加工中心是指在650加工中心的基礎上加裝了第四軸分度頭,也就是我們的A軸,它是我公司引進國際先進技術,自行研制開發生產的新一代數控機床,該機床廣泛應用于軍工、航天、汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。機床配有自動潤滑系統、冷卻系統,采用全封閉式立式防護罩。
VMC650四軸加工中心結構:
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術,內部金相組織穩定,確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析,使其幾何結構*加合理,與加強筋的恰當搭配,保證了基礎件的高剛性與高強度。寬實的機床底座,箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計,結構符合材料力學的先進設計理念,可確保加工時的重負載能力。
2、高剛性、高精密主軸:采用臺灣健椿隆主軸BT40-120mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰刀庫
6、機床配有密封式導軌防護罩,有效的保護導軌和絲杠,延長其使用壽命。
7、當機床配立體式全防護時,機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科控制系統,系統帶有高速高精功能且支持四軸聯動。

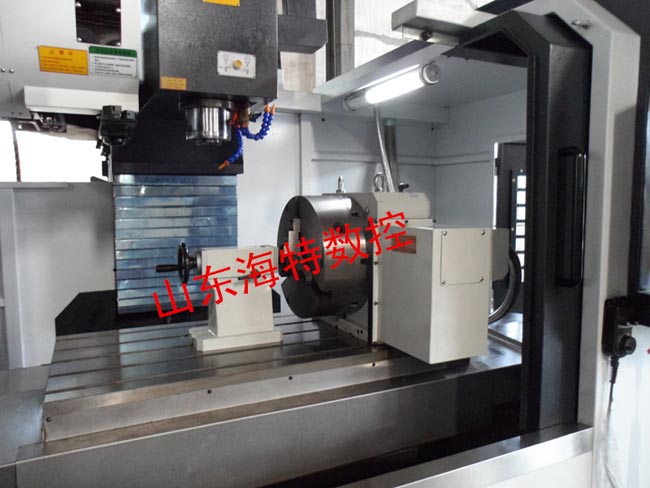

9、第四軸(A軸)采用臺灣CNC電腦數控分度盤含四軸電機與驅動器,四軸采取氣動(液壓)鎖緊方式,鎖緊安全可靠。
VMC650四軸加工中心技術參數:
650加工中心第四軸技術參數
第四軸大小可根據客戶要求選擇,四軸型號不同,價格相差甚大
VMC650四軸加工中心結構:
1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術,內部金相組織穩定,確保基礎件的高穩定性。鑄件結構經過機床動力學分析和有限元分析,使其幾何結構*加合理,與加強筋的恰當搭配,保證了基礎件的高剛性與高強度。寬實的機床底座,箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計,結構符合材料力學的先進設計理念,可確保加工時的重負載能力。
2、高剛性、高精密主軸:采用臺灣健椿隆主軸BT40-120mm。
3、采用臺灣律廷C3級高精密、高強度滾珠絲杠。
4、X、Y、Z軸采用原裝臺灣上銀滾柱線軌
5、采用原裝臺灣圓盤圣杰刀庫
6、機床配有密封式導軌防護罩,有效的保護導軌和絲杠,延長其使用壽命。
7、當機床配立體式全防護時,機床在強力切屑時保證外防護不震動。
8、CNC控制系統采用日本發那科控制系統,系統帶有高速高精功能且支持四軸聯動。
9、第四軸(A軸)采用臺灣CNC電腦數控分度盤含四軸電機與驅動器,四軸采取氣動(液壓)鎖緊方式,鎖緊安全可靠。
VMC650四軸加工中心技術參數:
VMC650 | 規 格 |
X坐標行程 | 650 mm |
Y坐標行程 | 450 mm |
Z坐標行程 | 450mm |
工作臺規格(長×寬) | 860×430mm |
工作臺載重 | 400 kg |
主軸中心線到立柱正面導軌距離 | 475mm |
主軸端面至工作臺上平面距離 | 120~570mm |
X、Y、Z切削進給量 | 1~6000 mm/min |
X、Y快速進給速度 | 36m/min |
Z快速進給速度 | 30m/min |
主軸轉速范圍 | 50~8000 r/min |
主軸錐孔 | BT40-120mm |
主軸電機 | 7.5kW |
X、Z伺服電機 | bis12/2000 Z軸含有抱閘 |
Y伺服電機 | bis22/2000 |
工作臺T型槽(槽數×槽寬×槽距) | 5/18/75mm |
重復定位精度300mm | ± 0.003mm |
定位精度300mm | ± 0.005mm |
數控系統 | FANUC |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸(L×W×H) | 2750x2080x2500mmmm |
機床重量 | 4800 kg |
650加工中心第四軸技術參數
第四軸 | CNC-200 |
盤面直徑 | 200mm |
垂直中心高 | 160mm |
垂直全高 | 270mm |
分割精度等級 | 25″ |
重復精度 | 4″ |
凈重 | 84KG |
手動尾座 | TS-A 160 |
四軸電機 | Bis8/3000 |
